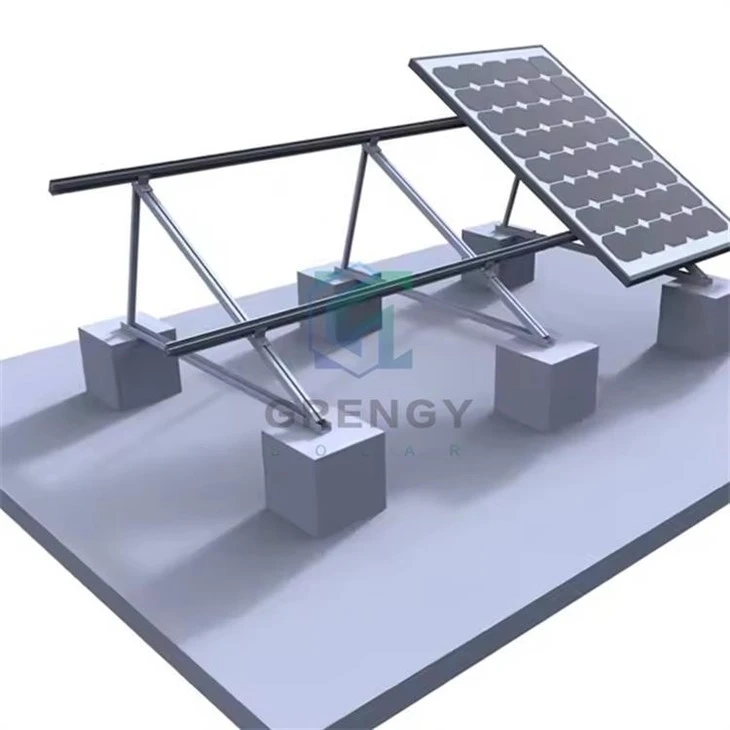

PV modülleri için güneş beton çatı montajları

PV modülleri için güneş beton çatı montajlarıbeton çatılara fotovoltaik (PV) modülleri güvenli bir şekilde monte etmek için tasarlanmış özel yapılardır. Konut, ticari ve endüstriyel uygulamalar için güneş enerjisinin kullanılmasında önemli bir rol oynarlar. İşte ayrıntılı bir giriş:

Yapı ve bileşenler

Taban plakası: Taban plaka güneş beton çatı montajının temelidir. Genellikle yüksek mukavemetli metal veya kompozit malzemelerden yapılmıştır. Plaka, PV modüllerinin ağırlığını beton çatı yüzeyi boyunca eşit olarak dağıtmak ve çatı yapısındaki stresi en aza indirmek için tasarlanmıştır.

Raylar: Raylar taban plakasına tutturulur ve birbirine paralel çalışır. PV modüllerini monte etmek için bir çerçeve sağlarlar. Alüminyum veya çelikten yapılmış, raylar hafif ama dayanıklıdır, PV modülleri tarafından uygulanan ağırlık ve kuvvetlere dayanabilir.

Sıkıştırma sistemleri: Kelepleme sistemleri PV modüllerini raylara sabitlemek için kullanılır. Tipik olarak paslanmaz çelik veya yüksek performanslı plastikler gibi korozyona dirençli malzemelerden yapılmıştır. Kelepçeler, modülleri sıkıca yerinde tutmak için tasarlanmıştır, bu da rüzgar, yağmur veya diğer çevresel faktörler tarafından hareket etmelerini veya yerinden çıkmalarını önlemek için tasarlanmıştır.

Ayarlanabilir parantez: Bazı güneş beton çatı montajları ayarlanabilir parantez ile donatılmıştır. Bu parantezler, güneş ışığına maruz kalmalarını optimize etmek için PV modüllerinin açısının ve yönünün kesin ayarlanmasına izin verir. Bu özellikle PV sisteminin enerji çıkışını en üst düzeye çıkarmak için önemlidir.

Kurulum işlemi

Çatı muayenesi: Kurulumdan önce, yapısal bütünlüğünü, düzlüğünü ve yük taşıma kapasitesini değerlendirmek için beton çatının kapsamlı bir incelemesi yapılır. Çatı yüzeyindeki herhangi bir hasar veya düzensizlik, kararlı bir montaj yüzeyi sağlamak için tanımlanır ve onarılır.

Taban plakası kurulumu: Temel plakalar, özel bağlantı elemanları veya yapıştırıcılar kullanılarak beton çatıya monte edilir. Bağlantı elemanları betona nüfuz edecek ve montaj için güvenli bir çapa sağlamak için tasarlanmıştır. Bazı durumlarda, yapışkan malzemeler, taban plakalarını çatı yüzeyine, özellikle de sondajın mümkün olmayan veya tavsiye edilemediği çatılar için kullanılır.

Demiryolu ve parantez montajı: Taban plakaları yer aldıktan sonra, raylar ve ayarlanabilir braketler onlara bağlıdır. Raylar hizalanır ve sabitlenir ve parantezler güneş yönü ve çatı eğimine göre istenen açıya ve konuma ayarlanır.

PV modül montajı: PV modülleri daha sonra raylara yerleştirilir ve sıkıştırma sistemleri kullanılarak sabitlenir. Kelepçeler modülleri sıkıca tutmak için sıkılır ve kurulumu tamamlamak için modüller arasındaki elektrik bağlantıları yapılır.

Daha fazla ayrıntı lütfen iletişime geçinvivi-denvivian@grengysolar.com

Teknik genel bakış;

Kuruluma Genel Bakış:

Proje Örnekleri:

Fabrika Yükleme:
